Sandkontrollbrunnensieb – von Xinlu Wire Mesh

Basisinformation

Modell Nr.	XL-FY480
Verbindung beenden	Geschweißter Ring, M&F, Flansch
Schlitz/Blende	0,1–60 mm
Fließen	Fito, Foti
Transportpaket	Holzkiste, Karton oder Torder
Spezifikation	2 Zoll, 3 Zoll, 4 Zoll, 6 Zoll, 8 Zoll, 9 Zoll, 10 Zoll, 12 Zoll
Warenzeichen	XL
Herkunft	Xinluwiremesh, Kreis Anping
HS-Code	84139100
Produktionskapazität	100 Stück/Tag

Produktbeschreibung

XINLU WIRE MESH PRODUCTS CO., LTD DRAHTGEWICKELTER BILDSCHIRM
Drahtumwickelte Schirme
Xinlu Wire Mesh Products Co. ist unübertroffen in Design, Konstruktion und Leistung. Das vollverschweißte, drahtumwickelte Sieb von Ltd Screens bietet praxiserprobte Sandkontrolle. Der drahtumwickelte Schirm verfügt über einen trapezförmigen, keil- und vförmigen Wickeldraht auf runden Rippendrähten für eine verbesserte Verstopfungsfestigkeit.

Die Vorteile gegenüber herkömmlichen Bildschirmen sind erheblich.

· Extrastärke
Das drahtumwickelte Sieb von Xinlu Wire Mesh Products kombiniert hohe Festigkeit und hervorragende Korrosionsbeständigkeit für eine unübertroffene Haltbarkeit beim Einbau oder Ausbau. Der Wickeldraht aus Edelstahl ist fest mit jedem Rippendraht verschweißt und so konzipiert, dass er sich im unwahrscheinlichen Fall einer Beschädigung im Bohrloch nicht verschiebt oder abwickelt.

· Großer Einlaufbereich
Das Sieb von Xinlu Wire Mesh Products hat eine viel größere Einlassfläche als herkömmliche Drahtsiebe. Es sind keine Lötstreifen, Schweißperlen oder Ösen vorhanden, die den Fluss blockieren könnten. Darüber hinaus führt eine größere Einlassfläche zu einer geringeren Eintrittsgeschwindigkeit der produzierten Flüssigkeiten, wodurch die Gefahr einer Sieberosion verringert wird.

· Filtrationssicherung
Dank präziser Messkontrolle für Zuverlässigkeit bleibt der Messabstand des Siebs dauerhaft. Schweißnahtstärke und Drahtausrichtung werden kontrolliert, um sicherzustellen, dass die erforderliche Stärke der im Bohrloch zugeführten Stärke entspricht.

· Filterkonstruktion
Runddrähte bilden die Rippen, Durchmesser und Anzahl richten sich nach der benötigten Stärke und der Schirmgröße. Wedge Vee – Für die Wickeldrähte wird ein Keystone-förmiger Draht verwendet, der spiralförmig um die voreingestellten vertikalen Rippendrähte gewickelt wird. Jeder Kontaktpunkt wird mit einem proprietären Xinlu Wire Mesh Products Co. verschweißt. Ltd-Verfahren. Die Wicklung wird genau kontrolliert – das Ergebnis ist ein gleichmäßiges, präzises Maß. Die Trapezform des Wickeldrahtes bildet „V“-förmige Öffnungen zwischen den Wicklungen. Diese Formöffnung sorgt für eine selbstreinigende Wirkung und reduziert die Strömungsreibung erheblich. Kleinere Partikel können problemlos durch den durchgehenden Schlitz gelangen, während größere Partikel zurückgehalten werden, ohne die gesamte Einlassfläche zu beeinträchtigen.

Bildschirmgröße		Innendurchmesser		Außendurchmesser		Außendurchmesser des Innengewindeendes
In	mm	In	mm	In	mm	In	mm
2	51	2	51	25/8	67	23/4	70
3	76	3	76	35/8	92	33/4	95
4	102	4	102	45/8	117	43/4	121
5	127	5	127	55/8	143	53/4	146
6	152	6	152	65/8	168	7	178
8	203	8	203	85/8	219	91/4	235
10	254	10	254	103/4	273	113/8	289
12	305	12	305	123/4	324	133/8	340
14	356	131/8	333	14	356	_	_
16	406	15	381	16	406	_	_
20	508	18 3/4	476	20	508	_	_

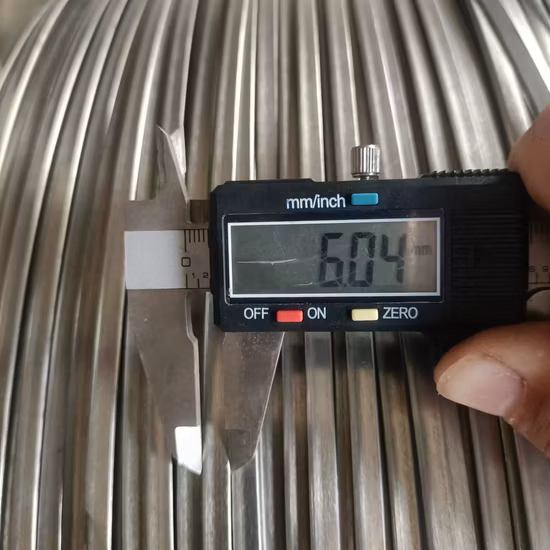

PROFILDRAHT
BREITE (mm)	1,50	1,50	2.30	2.30	1,80	3,00	3,70	3.30
HÖHE (mm)	2.20	2,50	2,70	3,60	4.30	4,70	5,60	6.30 Uhr

STÜTZSTANGE						RUNDEN
BREITE (mm)	2.30	2.30	3,00	3,70	3.30	Ø2,5--Ø5mm
HÖHE (mm)	2,70	3,60	4,70	5,60	6.30 Uhr	----
